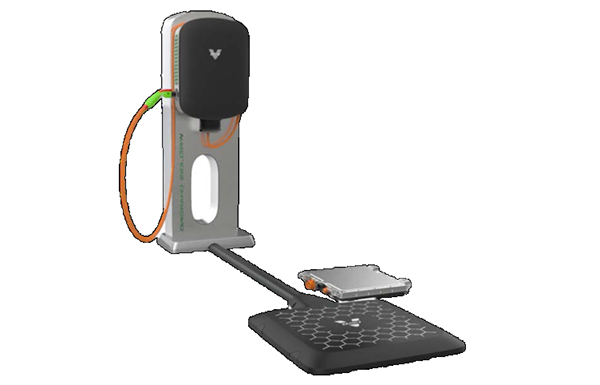

电动汽车无线充电系统(WEVC)


VMAX电动汽车高压电池无线充电系统,具备高效可靠的无线功率传输能力,同时搭载了异物检测和活体保护功能,充分保证使用安全性,车端和桩端通过WIFI进行数据交互,产品具备精确定位功能,能自动感知车端和桩端位置并反馈车中仪表,定位完成自动开始充电,彻底解放车主,是实现自动驾驶应用中自动充电的最佳解决方案。

桩端采用风冷壁挂工艺,安装便捷;车端采用水冷工艺,易于散热;地端集成采用发射线圈与辅助功能电路于一体,安全可靠。

整机系统结构模块分离,可实现快速安装,具备大功率、高效率、对准适应能力强、互操作性好,安全可靠性高等特点。




产品特点

• WLC 11kW@三相,6kW@单相,确保在多种功率配置下高效充电。

• 实现了全面的FOD(异物检测)和LOP(生物检测)功能,以提高各种情境下的安全性。

• 采用全数字信号处理数字控制,确保精确可靠的运行。在线软件升级方便维护。

• 使用四个功率MOSFET和相关控制元件,减少了电磁干扰元件。

• 偏移位置范围:X=±100mm,Y=±120mm,Z=140mm-210mm,适应各种充电连接器位置。

• V2G功能,允许车辆与电网之间的双向能量流动。

• 电磁场排放符合行业标准,确保对环境的最小影响。

规格参数

WLC - 充电模式

• AC输入电压/频率范围:

176~265 Vac@1φ

305~458 Vac@3φ

45Hz - 65Hz

• 最大输入电流:32A @1φ

• 功率因数: ≥0.98

• DC输出电压范围:220 - 490Vdc

• 额定输出功率:6.0kW @1φ;9.9kW @3φ

• 最大输出电流:20A@1φ;30A@3φ

• 平均效率: 91%

车载端

• 冷却模式: Liquid cooling

• 冷却介质温度范围:-40℃-85℃

• 环境温度范围:-40℃-85℃

• 重量:11.8kg

• 体积:365*365*51mm

• IP防护等级:IP67







地面端

• 冷却模式:Natural cooling

• 冷却介质温度范围:-40℃-55℃

• 环境温度范围: -40℃-55℃

• 重量: 51.1kg

• 体积:730*814*62mm

• IP防护等级: IP67



功率供给单元

• 冷却模式:Air cooling

• 冷却介质温度范围:-40℃-65℃

• 环境温度范围:-40℃-65℃

• 重量:28.2kg

• 体积:837.5*542*210.5mm

• IP防护等级:IP55
