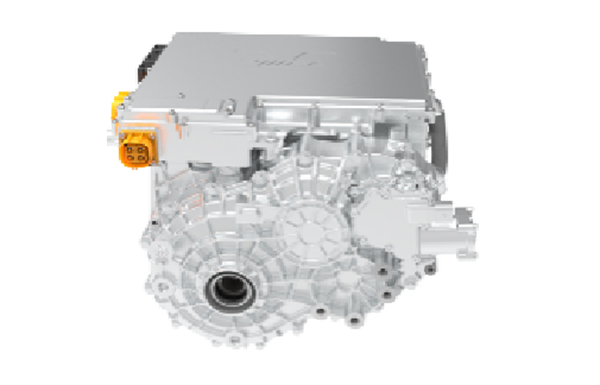

电驱多合一总成

• 高安全级别

• 高功率密度

• 高集成度

• 轻量化

• 高性价比

产品特点

• 新一代微处理器芯片平台,满足车辆的ASIL D级功能安全要求。

• 应用SiC功率模块,驱动系统效率≥92%。

• 具有高功率密度和高扭矩密度。

• 独立的单相和三相交流充电设计,支持11kW/22kW的充电功率,且兼容单相6.6kW的充电功能。

• 集成2.5kWDCDC电源模块,效率≥94%。

• 可选集成VCU和BMS满足电力领域功能需求。

规格参数

电机控制器单元参数

• 输入电压范围:

210Vdc ~ 240Vdc Derating operation

240Vdc ~ 412Vdc Full performance

412Vdc ~ 500Vdc Derating operation

• 额定输入电压:355Vdc

• 输出频率范围:1~10kHz

• 最大输出电流:500A

• 额定输出电流:225A

• 峰值功率:>150kW

• 最大效率:≥98.5%

• 直流母线电压准确度:≤±2%

• 功能安全性:ASIL C

车载充电器参数

• 双向/单向:Bi-direction 双向

• 车辆对负载:3.3KVA

• 交流输入电压范围:85-265V

• 交流额定输入电压:220Vac

• 交流最大输入电流:32A

• 输出电压范围:210Vdc~490Vdc

• 最大输出功率:6.6kW

• 充电效率:>94.3%







直流到直流变换器参数

• 输入电压范围:210Vdc ~ 490Vdc

• 额定输出电流:180A

• 输出电压范围:9-16V

• 额定输出电压:13.8V

• 额定输出功率:2.5KW

• 最大输出功率:3.0kW

• 输出电压误差:≤1%

• 输出电压波动:≤500mV

• 效率:

>89%(Load 20%)

>94%(Load 50%)

>92%(Load 100%)

电力分配单元参数

• 空调压缩机:    FUSE (40A,500V)

• 正温度系数:    FUSE (40A,500V)
